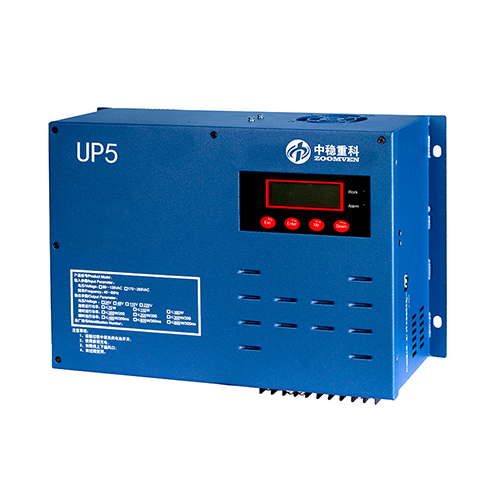

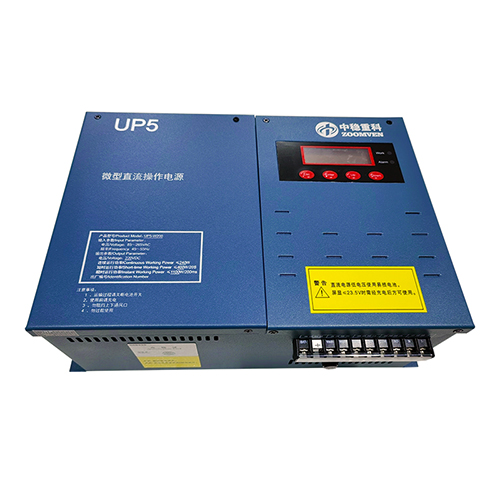

UP5微型直流电源UP5-W100

  • 品牌 :

    中稳重科/ZOOMVEN
  • 型号 :

    UP5-W100
  • 额定功率 :

    100W
  • 输入输出制式 :

    单相输入,DC24V/48V/110V220V可选
  • 保修 :

    18个月
UP5-W100微型直流操作电源具有市电输入和PT输入两种方式,输出方式从DC24V至DC220V各种规格,可以满足各种使用场合。微型直流操作电源最大输出功率为600W,可以满足不同负载的需求
  • 产品介绍

1、 产品简介

随着经济和技术的快速发展,对电力供电提出了更高的要求,新型自动化配网设备逐步投入应用:储能式电动分合闸、微机继电保护、网络化远程监控等,这些设备的可靠供电是系统安全运行的前提条件。采用科技合理的高效电源系统,可提高供电的可靠性和效能,降低运行维护工作量,就此中稳电气集多年开发和设备网上运行经验,针对电力系统高可靠和高性能要求而设计的微型直流操作电源是新一代的直流电源设备,主要应用于小型开关站和用户终端,为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供可靠的不间断工作电源,避免交流失电时导致微机保护失去保护作用,解决因操作过程电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合微型直流操作电源功率要求的一次开关设备(弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。

微型直流操作电源具有市电输入和PT输入两种方式,输出方式从DC24V至DC220V各种规格,可以满足各种使用场合。微型直流操作电源最大输出功率为800W,可以满足不同负载的需求。

微型直流操作电源体积小,安装接线方便,适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠,更经济(对小型用户终端更明显),又节省占地空间,降低线路损耗及安装工程量,且维护方便,为电力系统供电可靠性提供新的选择方案。

微型直流操作电源采用高频电源技术,蓄电池采用自动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得微型直流操作电源运行更加安全可靠。

2、 UP5直流电源使用环境条件

工组环境温度: -10℃~+45℃;

最大月平均相对湿度:≤90%

最大日平均相对湿度:≤95%

海拔高度:不大于2000米。

工作环境条件:无导电微粒尘埃,无腐蚀金属和破坏绝缘的化学物质,使用地点应具有防御雨、雪、风、沙的设施,周围不允许充满水蒸气或有较严重的霉菌存在。

3、 UP5直流电源输入特性

交流输入电压:85~265VAC

频率:50Hz±10%

波形:正弦波,波形畸变<5%

4、 UP5直流电源输出特性

直流输出电压:DC24V、48V、110V、220V

直流输出电压范围:24V±2V、48V±3V、110V±7V、220±10V

直流输出运行功率:连续运行功率:≤150W。

可满足微机保护装置、指示灯、模拟指示器供电需要;交流停电时由电池供电,可根据电池容量及负载参数供电延时长达8~24小时。

短时运行功率:≤300W,20S。 可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器,电动负荷开关储能供电需要。

瞬时运行功率:≤800W,200ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要;由电池后备供电时,可操作20次以上。
