适用范围

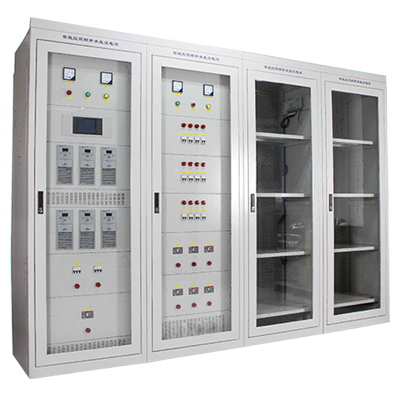

中稳重科GHMP监控系统是为满足用户常规直流屏系统而设计的一款中型监控，其主要适用于17Ah-200Ah单电单充系统，电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监察，实现13路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。

系统特点

● 主监控采用240*64点阵 LCD汉字菜单显示，按键操作；

● 可测量合母、控母电压，电池、控母电流；

● 测量、显示值完全用软件校准，无需电位器调节

● 自带直流系统母线绝缘监察；

● 具有温度补偿功能

● 可选配我公司HG自冷系列或爱默生HD系列模块构成系统，组态灵活；

● 支持单组蓄电池、单母线不分段系统；

● 可选配1台电池巡检单元HG-X（24节电池检测）

● 可选配1台微机绝缘支路检测单元HG-J (可检测30路支路)；

● 提供MODBUS协议，可与后台通信，实现“四遥”。

系统技术参数

● 交流输入：  AC380V±15%，频率50Hz±10%

● 输出电压：  180V – 286V 任意设定（220V系统）

90V – 143V 任意设定（110V系统）

● 输出电流：  5A–160A（系统最大配置8个整流模块）

● 电池容量：7Ah -- 200Ah任意容量的直流系统

● 模块限流：  10% - 110% 任意设定

● 工作效率： > 94%

● 稳压精度：  < 0.5%

● 纹波系数：  < 0.5%

● 稳流精度：  < 0.5%

● 电池充电管理：自动

● 人机界面：240×64点阵LCD汉字菜单显示，按键操作

● 柜体尺寸：800×600×2260或800×600×2360

● 系统接线方案：GHMP33和GZDW35
