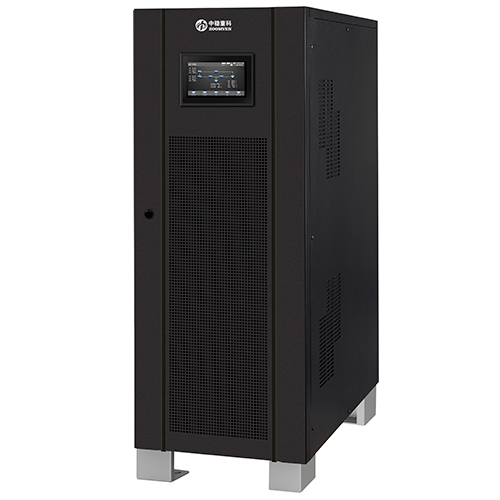

中稳重科工频GE3380KVAUPS电源(触摸屏版)

  • 品牌 :

    中稳重科/ZOOMVEN
  • 型号 :

    GE3380KVAUPS电源(触摸屏版)
  • 额定功率 :

    80KVA/64KW
  • 输入输出制式 :

  • 保修 :

GE3380KVAUPS电源(触摸屏版)
  • 产品介绍

内建隔离变压器的在线式不断电系统

内建隔离变压器,GE系列将消除共模噪声,为关键设备提供可靠的隔离电源。

主要特点

●真正的双转换在线式不断电系统

●DSP技术确保高效能

●内置隔立变压器设计

●工业级设计应用于各种恶劣条件

●智能电池管理,延长电池寿命

●独立风道设计可持续运行在恶劣环境下

●电池节数可调

●双输入选择

●可最多并机4台运作

●多样化的通讯接口

●可选7触碰式彩色LCD屏幕

●支持输入错相整流与无N线输入


技术规格书

MODELGE SS  10KGE SS  15KGE SS  20KGE SS  30KGE SS 40KGE SS  60K
容量10 KVA / 8 KW15 KVA / 12 KW20KVA/16KW30 KVA / 24 KW40 KVA / 32 KW60 KVA / 48 KW
输入
额定电压3 x 380VAC/400VAC/415VAC (3Ph+N)
可接受的电压范围165VAC ~ 280VAC (Ph-N); 285VAC ~ 485VAC (Ph-Ph)
频率50 Hz/60 Hz ± 10%
逆变器
可受理功率因数0.6~1 (inductive or capacitive)
可受理波峰因数3:1
可受理超载110% ~ 150% 10 min ~ 60 sec; 150% ~ 160% 60 sec~ 200ms; >160% 200ms
限流High overload, short-circuit: RMS Voltage Limit; High Crest-Factor current: Peak Voltage Limit
动态恢复时间3 cycles at 90 % of the static value
频率50/60 Hz synchronised ±1 %; With mains absent ±0.1 Hz
不平衡输出电压@ 100%不平衡负载<1%
最大同步速度± 1Hz/s
额定电压3 x 380VAC/400VAC/415VAC (3Ph+N)
相位120º ±1% (balanced load); 120º ±2% (imbalances 50% of the load)
精确Stationary: ±1%; Transitory: ±5% (load variations 100-0-100%)
总谐波失真(THDv)<2% (Linear Load); <5% (Non-linear Load)
波形Pure Sine Wave
静态旁路
激活标准Microprocessor control
允许过载0% ~ 150% continuous working; 150% ~ 180% 60 min~5 min; >180% 5 min
频率50 Hz/60 Hz ± 10%
再转移Automatic after alarm clear
转移时间Zero
转移到旁路Immediate, for overloads above 160%
类型Solid state
电压176VAC~264VAC (Ph-N); 304VAC~456VAC (Ph-Ph)
维护旁路
频率50 Hz/60 Hz
整体效率电池模式90%91%92%
整体效率线路模式89%90%91%
类型Without interruption
电压3 x 400VAC(3Ph+N)
电池和充电器
充电方法CC/CV
充电电压432 VDC (Based on 32pcs batteries)
额定电池电压384 VDC (Based on 32pcs batteries)
精度± 1%
电池类型和数量12 VDC x 32 pcs (29~32 pcs adjustable)
充电电流Default 10A, *Maximum=Capacity(KW)/Battery Voltage(real-time).Default 10A; Maximum 40A; 5A@ full load
物理
尺寸,深 X 宽 X 高(mm)656 x 405 x 817656 x 405 x 941821 x 432 x 1159
净重 (公斤)118120145193278365
ModelGE SS 80KGE SS  100KGE SS  120KGE SS  160KGE SS  200K
容量80KVA/64KW100 KVA / 80 KW120 KVA / 96 KW160 KVA / 128 KW200 KVA / 160 KW
输入
额定电压3 x 380VAC/400VAC/415VAC (3Ph+N)
可接受的电压范围165VAC ~ 280VAC (Ph-N); 285VAC ~ 485VAC (Ph-Ph)
频率50 Hz/60 Hz ± 10%
逆变器
可受理功率因数0.6~1 (inductive or capacitive)
可受理波峰因数3:1
可受理超载110% ~ 150% 10 min ~ 60 sec; 150% ~ 160% 60 sec~ 200ms; >160% 200ms
限流High overload, short-circuit: RMS Voltage Limit; High Crest-Factor current: Peak Voltage Limit
动态恢复时间3 cycles at 90 % of the static value
频率50/60 Hz synchronised ±1 %; With mains absent ±0.1 Hz
不平衡输出电压@ 100%不平衡负载<1%
最大同步速度± 1Hz/s
额定电压3 x 380VAC/400VAC/415VAC (3Ph+N)
相位120º ±1% (balanced load); 120º ±2% (imbalances 50% of the load)
精确Stationary: ±1%; Transitory: ±5% (load variations 100-0-100%)
总谐波失真(THDv)<2% (Linear Load); <5% (Non-linear Load)
波形Pure Sine Wave
静态旁路
激活标准Microprocessor control
允许过载0% ~ 150% continuous working; 150% ~ 180% 60 min~5 min; >180% 5 min
频率50 Hz/60 Hz ± 10%
再转移Automatic after alarm clear
转移时间Zero
转移到旁路Immediate, for overloads above 160%
类型Solid state
电压176VAC~264VAC (Ph-N); 304VAC~456VAC (Ph-Ph)
维护旁路
频率50 Hz/60 Hz
整体效率电池模式93%
整体效率线路模式92%
类型Without interruption
电压3 x 400VAC(3Ph+N)
电池和充电器
充电方法CC/CV
充电电压432 VDC (Based on 32pcs batteries)
额定电池电压384 VDC (Based on 32pcs batteries)
精度± 1%
电池类型和数量12 VDC x 32 pcs (29~32 pcs adjustable)
充电电流Default 10A; Maximum 40A; 5A@ full load
物理
尺寸,深 X 宽 X 高(mm)975 x 554 x 1286975 x 635 x 13261051x705x1646
净重 (公斤)471573650760790
