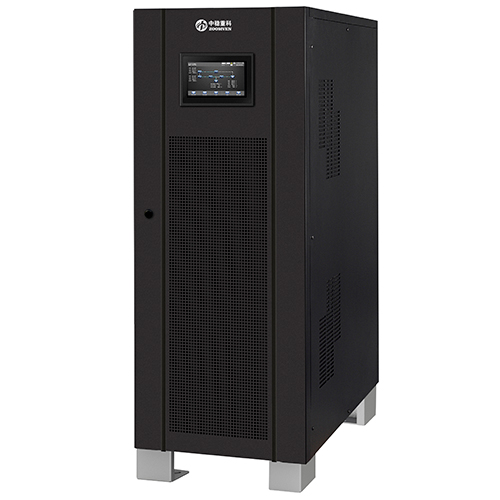

中稳重科工频GE3360KVAUPS电源（触摸屏版）

品牌 :
中稳重科/ZOOMVEN
型号 :
GE3360KVAUPS电源（触摸屏版）
额定功率 :
60KVA/48KW
输入输出制式 :
保修 :

马上询价

QQ咨询

工频GE3360KVAUPS电源（触摸屏版）

产品类别

热门产品

产品介绍

内建隔离变压器的在线式不断电系统

内建隔离变压器，GE系列将消除共模噪声，为关键设备提供可靠的隔离电源。

主要特点

●真正的双转换在线式不断电系统

●DSP技术确保高效能

●内置隔立变压器设计

●工业级设计应用于各种恶劣条件

●智能电池管理，延长电池寿命

●独立风道设计可持续运行在恶劣环境下

●电池节数可调

●双输入选择

●可最多并机4台运作

●多样化的通讯接口

●可选7触碰式彩色LCD屏幕

●支持输入错相整流与无N线输入

技术规格书

MODEL		GE SS 10K	GE SS 15K	GE SS 20K	GE SS 30K	GE SS 40K	GE SS 60K
容量		10 KVA / 8 KW	15 KVA / 12 KW	20KVA/16KW	30 KVA / 24 KW	40 KVA / 32 KW	60 KVA / 48 KW
输入
额定电压		3 x 380VAC/400VAC/415VAC (3Ph+N)
可接受的电压范围		165VAC ~ 280VAC (Ph-N); 285VAC ~ 485VAC (Ph-Ph)
频率		50 Hz/60 Hz ± 10%
逆变器
可受理	功率因数	0.6~1 (inductive or capacitive)
可受理	波峰因数	3:1
可受理	超载	110% ~ 150% 10 min ~ 60 sec; 150% ~ 160% 60 sec~ 200ms; >160% 200ms
限流		High overload, short-circuit: RMS Voltage Limit; High Crest-Factor current: Peak Voltage Limit
动态恢复时间		3 cycles at 90 % of the static value
频率		50/60 Hz synchronised ±1 %; With mains absent ±0.1 Hz
不平衡输出电压@ 100％不平衡负载		<1%
最大同步速度		± 1Hz/s
额定电压		3 x 380VAC/400VAC/415VAC (3Ph+N)
相位		120º ±1% (balanced load); 120º ±2% (imbalances 50% of the load)
精确		Stationary: ±1%; Transitory: ±5% (load variations 100-0-100%)
总谐波失真（THDv）		<2% (Linear Load); <5% (Non-linear Load)
波形		Pure Sine Wave
静态旁路
激活标准		Microprocessor control
允许过载		0% ~ 150% continuous working; 150% ~ 180% 60 min~5 min; >180% 5 min
频率		50 Hz/60 Hz ± 10%
再转移		Automatic after alarm clear
转移时间		Zero
转移到旁路		Immediate, for overloads above 160%
类型		Solid state
电压		176VAC~264VAC (Ph-N); 304VAC~456VAC (Ph-Ph)
维护旁路
频率		50 Hz/60 Hz
整体效率	电池模式	90%		91%		92%
整体效率	线路模式	89%		90%		91%
类型		Without interruption
电压		3 x 400VAC(3Ph+N)
电池和充电器
充电方法		CC/CV
充电电压		432 VDC (Based on 32pcs batteries)
额定电池电压		384 VDC (Based on 32pcs batteries)
精度		± 1%
电池类型和数量		12 VDC x 32 pcs (29~32 pcs adjustable)
充电电流		Default 10A, *Maximum=Capacity(KW)/Battery Voltage(real-time).			Default 10A; Maximum 40A; 5A@ full load
物理
尺寸，深 X 宽 X 高（mm）		656 x 405 x 817			656 x 405 x 941	821 x 432 x 1159
净重 (公斤）		118	120	145	193	278	365

Model		GE SS 80K	GE SS 100K	GE SS 120K	GE SS 160K	GE SS 200K
容量		80KVA/64KW	100 KVA / 80 KW	120 KVA / 96 KW	160 KVA / 128 KW	200 KVA / 160 KW
输入
额定电压		3 x 380VAC/400VAC/415VAC (3Ph+N)
可接受的电压范围		165VAC ~ 280VAC (Ph-N); 285VAC ~ 485VAC (Ph-Ph)
频率		50 Hz/60 Hz ± 10%
逆变器
可受理	功率因数	0.6~1 (inductive or capacitive)
可受理	波峰因数	3:1
可受理	超载	110% ~ 150% 10 min ~ 60 sec; 150% ~ 160% 60 sec~ 200ms; >160% 200ms
限流		High overload, short-circuit: RMS Voltage Limit; High Crest-Factor current: Peak Voltage Limit
动态恢复时间		3 cycles at 90 % of the static value
频率		50/60 Hz synchronised ±1 %; With mains absent ±0.1 Hz
不平衡输出电压@ 100％不平衡负载		<1%
最大同步速度		± 1Hz/s
额定电压		3 x 380VAC/400VAC/415VAC (3Ph+N)
相位		120º ±1% (balanced load); 120º ±2% (imbalances 50% of the load)
精确		Stationary: ±1%; Transitory: ±5% (load variations 100-0-100%)
总谐波失真（THDv）		<2% (Linear Load); <5% (Non-linear Load)
波形		Pure Sine Wave
静态旁路
激活标准		Microprocessor control
允许过载		0% ~ 150% continuous working; 150% ~ 180% 60 min~5 min; >180% 5 min
频率		50 Hz/60 Hz ± 10%
再转移		Automatic after alarm clear
转移时间		Zero
转移到旁路		Immediate, for overloads above 160%
类型		Solid state
电压		176VAC~264VAC (Ph-N); 304VAC~456VAC (Ph-Ph)
维护旁路
频率		50 Hz/60 Hz
整体效率	电池模式	93%
整体效率	线路模式	92%
类型		Without interruption
电压		3 x 400VAC(3Ph+N)
电池和充电器
充电方法		CC/CV
充电电压		432 VDC (Based on 32pcs batteries)
额定电池电压		384 VDC (Based on 32pcs batteries)
精度		± 1%
电池类型和数量		12 VDC x 32 pcs (29~32 pcs adjustable)
充电电流		Default 10A; Maximum 40A; 5A@ full load
物理
尺寸，深 X 宽 X 高（mm）		975 x 554 x 1286		975 x 635 x 1326	1051x705x1646
净重 (公斤）		471	573	650	760	790
